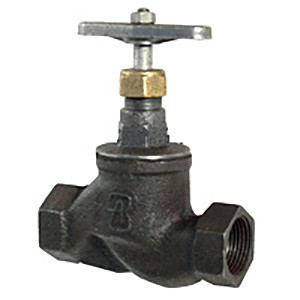

Вентиль 15кч18п1 (33п) діаметр 32 муфтовий

15кч18п1 Клапан запірний (вентиль) муфтовий з ковкого чавуну

15ксһ18рНазначение: вентиль 15кч18п застосовується для установки на трубопроводі в якості запірного пристрою, а також для періодичного включення або відключення частини трубопроводу
Робоче середовище: вода, пара, повітря
Температура робочого середовища: до 225ºС
Номінальний тиск: 1,6 (16) МПа (кгс / см2)
Приєднання до трубопроводу: муфтове
Привід: ручний (маховик)

Матеріал корпусу: чавун
Клапан (вентиль) 15кч18п1 складається з корпусу, кришки, вузла затвора, шпинделя, золотника, маховика. З'єднання корпусу вентиля 15кч18п1 з кришкою ― різьбове. Ущільнення шпинделя сальникове. Підтяжка сальника проводиться накидною гайкою. З'єднання шпинделя з золотником здійснюється завальцюванням. Обертанням маховика забезпечується поступальний рух шпинделя, який переміщаючись, піднімає або опускає золотник, тим Самим відкриваючи або закриваємо прохідний отвір в сідлі клапана 15кч18п1
Установче положення клапана (вентиля) 15кч18п1 на трубопроводі будь, подача робочого середовища ― під золотник (за стрілкою на корпусі). Робоче середовище не зобов'язане містити механічних домішок. Вентиль 15кч18п1 слід встановлювати на трубопроводі в місцях доступних для огляду та обслуговування. Забороняється використовувати вентиль15кч181п в якості регулюючого (дросселирующего) пристрою.
