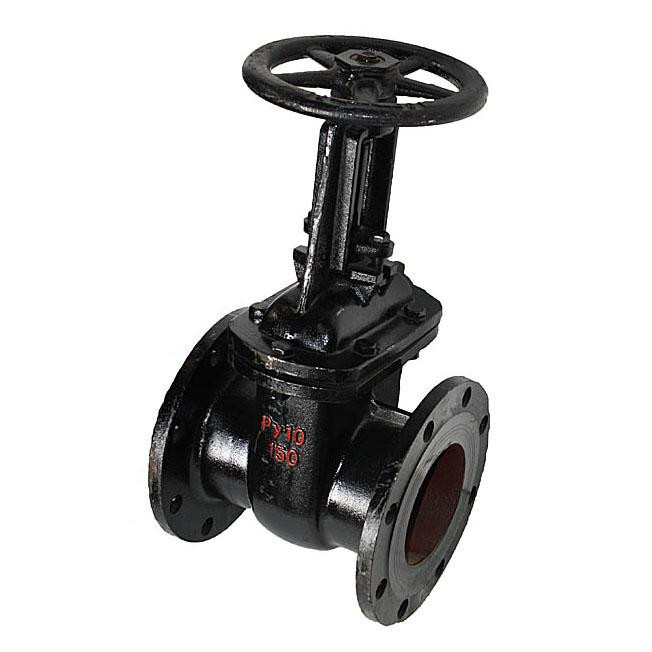

Засувка 30ч6бр Ду-150

Призначення: 30ч6бр призначена для встановлення на трубопровід як запірний пристрій.
Робоче середовище: вода, пара.
Температура робочого середовища: до 225 oС.
Номінальний тиск: 1,0 (10) МПа (кгс/см2).
Приєднання до трубопроводу: фланцеве
(На засувках ЛМЗ розміри фланців на Ру 1,0 МПа за ГОСТ 54432-2011 тип 21, вироблення ущільнювальної поверхні В).
Матеріал основних деталей:
Корпус, кришка, диски, сальник, маховик, клин (ось розпора) — сірий чавун СЧ 18 (СЧ 20) ГОСТ 1412-85.
Шпиндель — сталь 20Х13 ГОСТ 5632-72.
Кільце ущільнювальне, втулка нарізна — латунь ЛЦ38МцС2 ГОСТ 17711-93 (ЛС-59 ГОСТ 15527).
Прокладка під кришку — пароніт ПОН ГОСТ 481-80.
Набивка ущільнювальна — АП-31 ГОСТ 5152-84Е.
Герметичність затвора: клас Д ГОСТ 9544-2005.

Засувка 30 год6бр встановлюється на трубопроводі в місцях, доступних для огляду та обслуговування в будь-якому положенні, крім положення маховиком вниз. Ущільнювальні поверхні корпусу та дисків 30 ч6бр виготовлені з латуні. Обертальний рух маховика за годинниковою стрілкою через шпиндель перетворюється на поступальний рух дисків, які, опускаючись на клин (ось розпору), розтискають і щільно прилягають до корпусу, створюючи герметичність на ущільнювальних поверхнях і закриваючи прохідний отвір корпусу 30 ч6бр.
