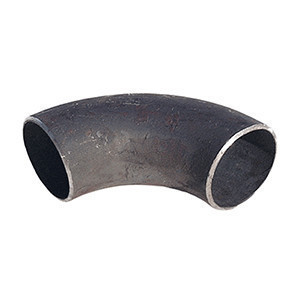

Відвід ДУ 100/108 х 3,5 сталевий

Відвід сталевий крутизгнутий приварний (ГОСТ 17375-2001, 30753-2001)

Відвід сталевий крутизгнутий — приварна деталь трубопроводу, призначена для зміни напрямку потоку під заданим кутом. Виріб відповідає вимогам ГОСТ 17380-2001.

Сфера застосування

Сталеві відводи застосовуються в трубопроводах різного призначення, у тому числі на об’єктах, підконтрольних органам нагляду.

Робочі параметри:

·         тиск — до 16 МПа

·         температура експлуатації — від -70 до +450 °C

Умови застосування визначаються проєктною та конструкторською документацією з урахуванням розрахунків на міцність, характеристик робочого середовища та вимог нормативних документів.

Типи виконання

Тип 3D (ГОСТ 17375-2001)

·         Радіус вигину R ≈ 1,5 DN

·         Кути: 45°, 60°, 90°, 180°

Тип 2D (ГОСТ 30753-2001)

·         Радіус вигину R ≈ DN

Матеріал — вуглецева та низьколегована сталь.
Метод виготовлення — штампування або протягування по рогоподібних осердях із трубної заготовки.
