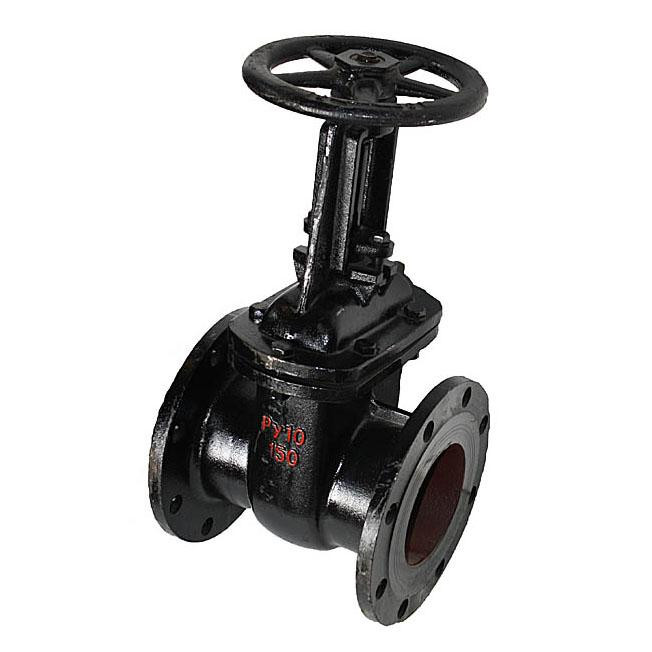

Засувка 30ч6бр Ду-100 Ру 10

Призначення: 30ч6бр призначена для установки на трубопровід в якості запірного пристрою.

• Номинальное давление: 1,0 МПа;
• Рабочая среда: вода, пар, нефть, масло, нефтепродукты;
• Температура максимальная: +225С для воды и пара, +90 для нефти, нефтепродуктов, масла;
• Температура среды в месте установки: не менее -30С;
• Герметичность затвора: С, Д по ГОСТ 9544;

Приєднання до трубопроводу: фланцеве
(На засувках ЛМЗ розміри фланців на Ру 1,0 МПа по ГОСТ 54432-2011 тип 21, виконання ущільнювальної поверхні).
Матеріал основних деталей:
Корпус, кришка, диски, сальник, маховик, клин (вісь розпору) ― сірий чавун СЧ 18 (СЧ 20) ГОСТ 1412-85.
Шпиндель ― сталь 20Х13 ГОСТ 5632-72.
Кільце ущільнювальне, втулка різьбова ― латунь ЛЦ38МцС2 ГОСТ 17711-93 (ЛС-59 ГОСТ 15527).
Прокладка під кришку ― пароніт ПОН ГОСТ 481-80.
Набивання ущільнювальна ― АП-31 ГОСТ 5152-84Е.
Герметичність затвора: клас Д за ГОСТ 9544-2005.

Засувка 30ч6бр встановлюється на трубопроводі в місцях доступних для огляду і обслуговування в будь-якому положенні, крім положення маховиком вниз. Ущільнювальні поверхні корпусу і дисків 30ч6бр виконані з латуні. Обертальний рух маховика за годинниковою стрілкою через шпиндель перетворюється в поступальний рух дисків, які, опускаючись на клин (вісь розпору), розтискаються і щільно прилягають до корпусу, створюючи герметичність на ущільнювальних поверхнях і закриваючи прохідний отвір корпусу 30ч6бр.
